日皮视频免费看太陽能電日皮视频网站帶安裝操作(安裝示意圖)

時間:2014-12-19 00:00:00 作者:admin 點擊:

  太陽能熱水器常年受進出水管凍堵困擾,尤以北方為甚,使用日皮视频免费看牌太陽能熱水器專用電日皮视频网站帶可使冬季水管暢通無阻,方便快捷。本文《日皮视频免费看太陽能電日皮视频网站帶安裝操作》為日皮视频免费看技術部整理編輯,如轉載請注明來源太陽能電日皮视频网站帶安裝步驟、注意事項及安裝示意圖。

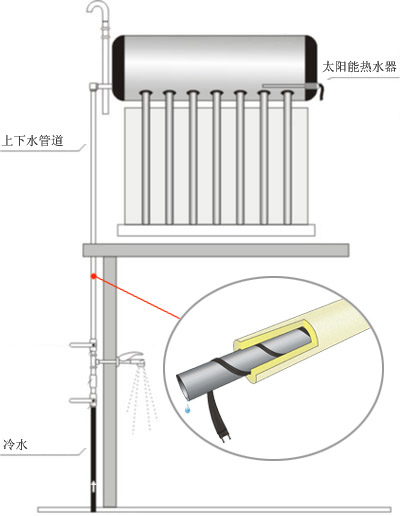

太陽能電日皮视频网站帶安裝結構圖


  使用日皮视频免费看牌太陽能電熱帶應嚴格按照操作規範安裝人員需持有電工上崗證,具體操作規範如下:
    1、電熱帶與安裝工具的準備:小心拆開電熱帶包裝盒,檢查電熱帶及附件是否完好,嚴禁使用表麵有劃傷裂痕的電熱帶,經檢查完好後,將電熱帶及附件放入自己的工具包中,避免與異物接觸,尤其不可隨意拋甩、撞擊。



太陽能電日皮视频网站帶施工圖

 太陽能電日皮视频网站帶安裝示意圖(2)

太陽能電日皮视频网站帶施工圖

 太陽能電日皮视频网站帶安裝示意圖(3)

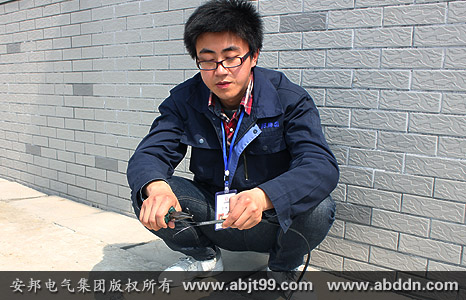

    將安裝電熱帶所需的相關工具放入另一個專用工具包中。注意電熱帶與工具不能混裝,到達安裝地點後,將電熱帶與安裝工具分別拿出擺放整齊。

    2、電熱帶末端封頭:剪一截5厘米的熱縮管,從電熱帶尾端套入3厘米,用打火機沿四周均勻加熱(如示意圖4、5、6、7);

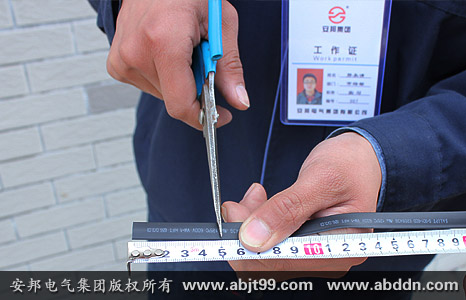

剪一截5厘米的熱縮管

 太陽能電日皮视频网站帶安裝示意圖(4)

將熱縮管套入電熱帶末端

  太陽能電日皮视频网站帶安裝示意圖(5)

將熱縮管套入電熱帶末端3厘米

 太陽能電日皮视频网站帶安裝示意圖(6)

用打火機沿四周均勻加熱

 太陽能電日皮视频网站帶安裝示意圖(7)



    將剩餘的2厘米折疊壓緊(如示意圖8、9);



將未套入的2厘米熱縮管折疊

 太陽能電日皮视频网站帶安裝示意圖(8)

未套入的部分熱縮管折疊後

 太陽能電日皮视频网站帶安裝示意圖(9)



    再剪一節2.5厘米的熱縮管套入用打火機沿四周均勻加熱(如示意圖10、11、12、13、14);注:禁止將兩根平行導線線芯相連且嚴禁與導電物質接觸。

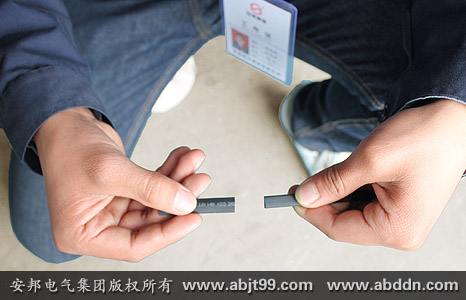

截取2.5厘米熱縮管

 太陽能電日皮视频网站帶安裝示意圖(10)

將2.5厘米熱縮管套入太陽能電日皮视频网站帶末端

 太陽能電日皮视频网站帶安裝示意圖(11)

套入好的熱縮管

 太陽能電日皮视频网站帶安裝示意圖(12)

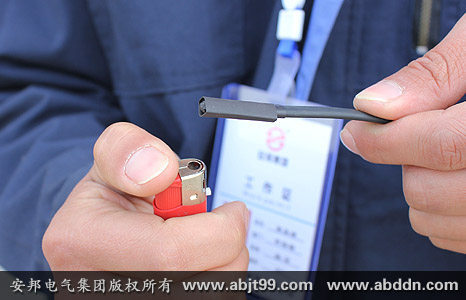

用打火機沿四周均勻加熱

 太陽能電日皮视频网站帶安裝示意圖(13)

太陽能電日皮视频网站帶末端封頭安裝完成

 太陽能電日皮视频网站帶安裝示意圖(14)

    3、安裝電熱帶:選用優質的太陽能熱水器專用管,用鋁膠帶將電熱帶沿縱向平行敷設在太陽能熱水器上下水管上,鋁膠帶起固定及擴大導熱麵的作用。安裝時在尾端留5-7厘米以便檢查安裝好後的電熱帶是否正常發熱,若采用非標準的熱水管,將可能產生較大的熱脹冷縮。
    安裝時建議電熱帶螺旋纏繞在管上避免在熱脹冷縮過程中產生的拉張應力破壞電熱帶,造成電熱帶損壞甚至起火。電熱帶的較大敷設長度應小於30米;在敷設的電熱帶的時候,應根據實際管道的長度量取足夠長的電熱帶,再多留20厘米的長度接線,嚴禁串接使用。
    太陽能電熱帶在安裝時嚴禁穿越易燃物品,或者依附在房木結構的牆上,電熱帶在安裝過程中兩端嚴禁浸入水中或是被雨淋;安裝電熱帶時應嚴禁硬折,電熱帶不能承受過大的拉力;嚴禁衝擊捶打,用金屬物撥劃、損傷絕緣層。以免發生短路現象,安裝時碰到銳利邊棱必須使用隔離層,以防劃破絕緣層,更避免長距離的在地麵拖拉。安裝後,嚴禁電焊、氣焊作業,以防止電焊熔渣落到電熱帶上損壞其絕緣層,引起查不到的隱患。
    太陽能電熱帶不可安裝智能儀表。安裝智能儀表雖然可以控製電熱帶的工作時間,但當冬季溫度低於零攝氏度時,智能儀表控製電熱帶反複通斷電,對其功率造成很大的衰減。

    4、電熱帶首端安裝:將電熱帶首段發熱體剪成45度斜角,用電纜刀輕輕在電熱帶絕緣層上劃痕,並在絕緣層剝去7厘米長度(如示意圖15、16、17、18、19)。



將電熱帶首段發熱體剪成45度斜角

 太陽能電日皮视频网站帶安裝示意圖(15)

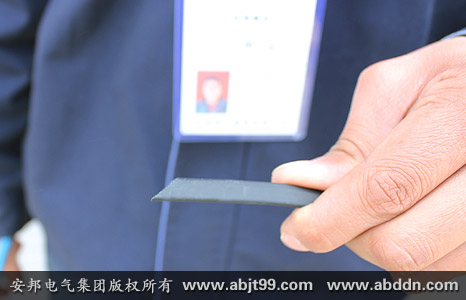

首段發熱體45度斜角

 太陽能電日皮视频网站帶安裝示意圖(16)

用電纜刀輕輕將電熱帶絕緣層7厘米處劃痕

 太陽能電日皮视频网站帶安裝示意圖(17)

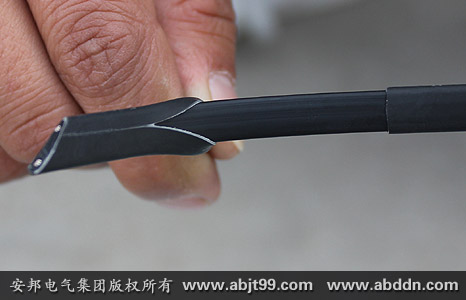

沿直線劃開電日皮视频网站帶防護層

 太陽能電日皮视频网站帶安裝示意圖(18)

剝去劃開的太陽能電熱帶外護套層

 太陽能電日皮视频网站帶安裝示意圖(19)



    在暴露出的芯帶上用電纜刀斜向刻痕並沿著兩根導電母線與半導體材料連接處縱向刻痕,用電纜鉗夾住被刻痕處並扭動以使其分開,並將一側的導電母線從半導體材料上剝離(如示意圖20、21、22、23)。

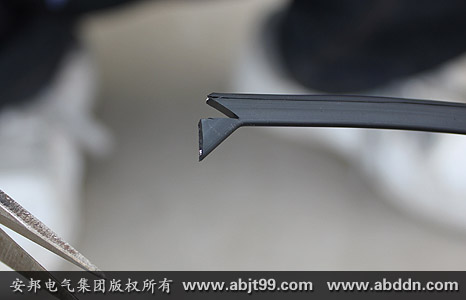

再沿首端斜角剪切45度斜角

 太陽能電日皮视频网站帶安裝示意圖(20)

請勿剪切到金屬導線

 太陽能電日皮视频网站帶安裝示意圖(21)

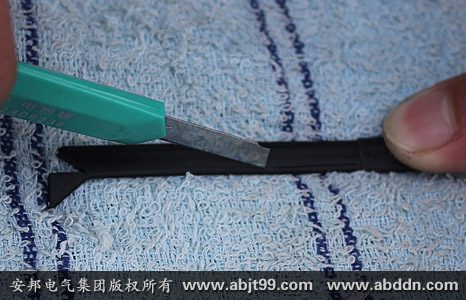

沿2條金屬導線內側劃開

 太陽能電日皮视频网站帶安裝示意圖(22)

剝去包裹在金屬導線上的PTC導電塑料

 太陽能電日皮视频网站帶安裝示意圖(23)



    在緊貼著絕緣層處的兩根導電母線之間的芯帶上用電纜刀橫向劃痕,用電纜鉗夾住中間的半導體材料彎曲使其鬆動從另一側的導電母線上將其剝離;在以上剝線過程中要避免導電母線受到損傷(如示意圖24、25、26、27、28)。將已剝好的電熱帶插入矽膠分線套並灌入矽膠,使其連接處完全密封(注:矽膠需要有30分鍾的表幹時間,灌入矽膠後不要再從分線套中拔出電熱帶)將電熱帶導電線與電源線緊密連接,分別采用熱縮套管或自粘膠帶絕緣密封,再用電熱帶熱縮套管將電熱帶接頭處嚴密裹封做二次防水處理。(注:禁止將兩根平行導線線芯相連且嚴禁與導電物質接觸)



將中間多餘的PTC導電塑料切除

 太陽能電日皮视频网站帶安裝示意圖(24)

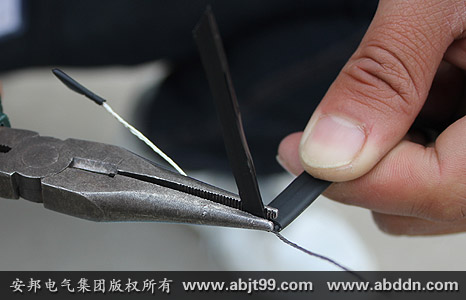

用尖嘴鉗剪去多餘PTC導電塑料

 太陽能電日皮视频网站帶安裝示意圖(25)

露出兩條金屬導線

 太陽能電日皮视频网站帶安裝示意圖(26)

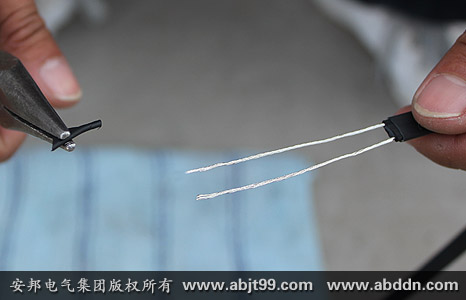

清理剝開的金屬導線

 太陽能電日皮视频网站帶安裝示意圖(27)

太陽能電日皮视频网站帶首端已剝開

太陽能電日皮视频网站帶安裝示意圖(28)



   5 、產品檢測:針對屏蔽性和防護性電熱帶的安裝,必須進行電氣測試用500V或1000V的兆歐表,檢查係統的絕緣電阻電熱帶的線芯與接地的阻值應不小於2兆歐。

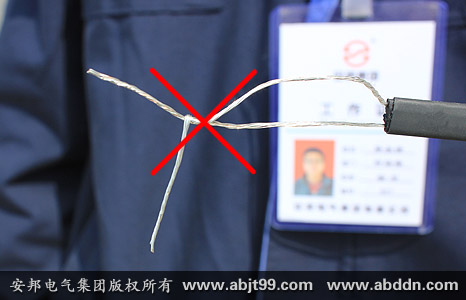

嚴禁將電熱帶兩根導線交叉或接觸其它導電物接觸

太陽能電日皮视频网站帶安裝示意圖(29)



    6、保溫層的安裝:保溫層施工必須在電熱帶安裝調試後24小時後無異常方可經行,保溫材料必須幹燥,且必須保證材料的質量和厚度,潮濕的保溫材料不僅影響保溫效果,浪費資源,還有可能腐蝕電熱帶,縮短其使用壽命。

    7、電熱帶漏電保護電源輸入段必須安裝漏電保護裝置,這樣電熱帶一旦出現漏電現象,漏電保護裝置才能及時切斷電源保障安全。針對屏蔽性和防護性電熱帶安裝要求電源開關具備接地雙頭,以便電熱帶屏蔽線與其相連接。具體做法是,先將屏蔽性,防護性電熱帶首端線頭分別與用作電源線的三相線相連接,黃綠色為接地線,並用自粘膠帶將其包紮好,然後在電源輸入端連接屏蔽性、防護型電熱帶電源線,並將黃綠色屏蔽線與電源箱接地雙頭牢固連接即可。這一做法絕不可以省略(注:電源開關箱若無接地線,需將2米左右的圓鋼鑽入地下,作為接地樁。連接屏蔽金屬層引出線。)

    8、安裝完畢:安裝完畢後將電熱帶放入專用的工具包中,工具放入另外一個工具包中帶出安裝現場,嚴禁高空拋灑。

    9、警告:隻有屏蔽性,防護型電熱帶適用於東北農村地區,寒冷地區選用大結構電熱帶,客戶在使用日皮视频免费看電氣集團任何產品,必須按照國家安全規範,建設部安裝施工規範,在本公司相關使用說明書的知道下經行安裝調試,否則出現任何安全事故,本公司概不承擔責任。公司堅持:以質量為本,以科技取勝,求持續改進,使顧客滿意;谘詢電話:4006-888-749。

本文《日皮视频免费看太陽能電日皮视频网站帶安裝操作》為日皮视频免费看技術部整理編輯,如轉載請注明來源。
