2016年煤氣管線電日皮视频网站設計及選型方案

時間:2016-03-03 00:00:00 作者:admin 點擊:

2016年較新的煤氣管線電日皮视频网站設計及選型方案,本文以內蒙地區為例展開論述,內蒙古自治區地處歐亞大陸內部,氣候以溫帶大陸性季風氣候為主,冬季漫長嚴寒,多寒潮天氣。內蒙古當地某企業為了保障煤氣管線冬季的正常運作,選擇電日皮视频网站或者電地暖保溫係統。

電日皮视频网站設計方案現場具體環境:

1、煤氣管道:Φ1220mm;

2、介質:煤氣;

3、較低環境溫度:-30℃;

4、溫度維持:35℃;

5、保溫材料:玻璃棉;

6、保溫厚度:120mm;

7、管道長度:1290m;

Ф1220mm管道采用120mm 玻璃棉保溫和電日皮视频网站保溫係統,鍍鋅鐵皮保護層。

根據參數計算出管道實際散熱量QT,

QT=1.5×2×3.14×λ×(Tv-Td)/Ln[(Do+2δ)/Do]

QT——單位長度的熱損失(W/m);

Tv——設備的維持溫度(℃);

Td——較低環境溫度(℃);

λ——保溫材料的導熱係數0.07W/(m·℃);

Do——管道外徑(mm);

δ——保溫層厚度(mm);

根據公式:QT=1.3×2×3.14×λ×(Tv-Td)/Ln[(Do+2δ)/ Do]= 159W/m;

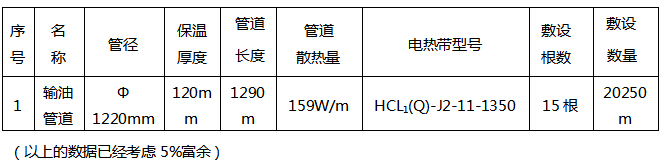

設計方案中管道電熱帶的選型及敷設見下表:

2016年煤氣管線電日皮视频网站設計及選型方案(圖1)

串 聯恒功率電日皮视频网站保溫設計方案:根據提供的已知參數及管道Ф1220mm技術條件計算得:Ф1220mm管道管道每米日皮视频网站功率為159W/m,取165W /m,每米管道采用15根11W/m的HCL1(Q)-J2-11-1350串聯恒功率電熱帶,平行敷設在管道側表麵對管道進行日皮视频网站。

電日皮视频网站帶結構:① 發熱芯;② 複合絕緣層; ③ 外護套; ④ 金屬編織層; ⑤ 加強層;

串聯恒功率電日皮视频网站保溫產品工作溫度150度,較高暴露溫度205度,可以維持煤氣管道介質溫度30度。另外,恒功率電日皮视频网站產品具有防爆防腐的性能,電日皮视频网站保溫係統較大使用長度長,一個回路可以達到上千米。

恒功率電日皮视频网站係統施工方案注意事項:

1、電日皮视频网站帶方案設計安裝時,需要檢查管道表麵的毛刺,嚴謹破壞絕緣層,必須緊貼於被加熱體,以提高電日皮视频网站係統的整體熱效率。

2、串聯電日皮视频网站產品一端接入電源,另一端線芯需可靠短接,供電:380V:Y型接法。

3、潮濕防爆場合應配套防爆登記高的電源接線盒和終端接線盒等配件。

4、接線後必須要密封,以防雨水進入,應用矽橡膠密封。

5、按電日皮视频网站各路的電壓、電流等參數,為了安全性考慮選擇漏電保護裝置等。
