一、概述
管道集膚效應電日皮视频网站(加熱)技術是近年來出現的一種新的金屬管道加熱方法,是大型石油化工等企業熱輸管道加熱保溫的新技術、新工藝,國外簡稱為“SECT法”。此種加熱技術具有效率高,適應所有長、中、短距離金屬輸液管道的日皮视频网站和加熱,而且具有安全可靠,安裝維修方便等優點,因此廣泛用於各種不同性質的液態物質的管道運輸中。
集膚效應電日皮视频网站在我國也已廣泛應用。大慶油田在1974年采用該技術進行油井清蠟和集油管線的加熱保溫,並取得一定成果。遼河油田設計院將集膚電流法列入1979~1985年科研規劃中,並在油井防噴管和排汙管上采用集膚電流加熱法,取得顯著的經濟效果。玉門石油管理局老君廟綜合采油三隊在加熱量油分離器殼體和裝球筒上采用了集膚效應加熱法。
現在各大油田油井降粘、清蠟,石油化工管道長距離管線上集膚電流法已廣泛應用。本公司依靠長期的電日皮视频网站技術儲備和實踐,現以成熟的產品設計,完善的係統安裝,為用戶提供安全可靠的日皮视频网站裝置。每個集膚效應日皮视频网站裝置由公司設計,製造,安裝。
二、裝置構成
管道集膚效應日皮视频网站技術裝置,基本上由變壓器、加熱電源、輸液管、日皮视频网站管和集膚電纜、保溫層、保護外殼等部分組成。加熱電源分工頻和中頻加熱電源兩種;輸液管和日皮视频网站管為普通鋼管,日皮视频网站管直徑為15-40mm,間斷的焊接在輸液管上;日皮视频网站電纜穿在日皮视频网站管中,外麵是保溫層和保護外殼。

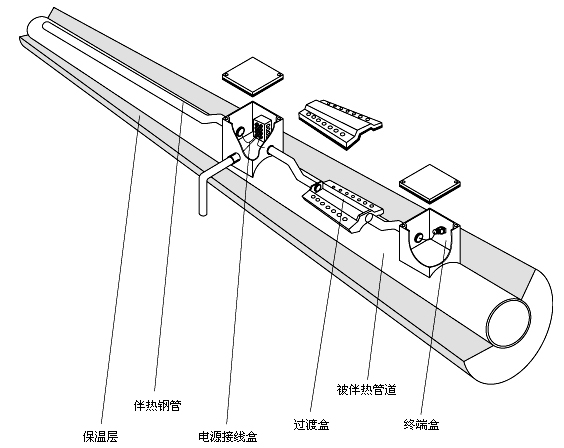

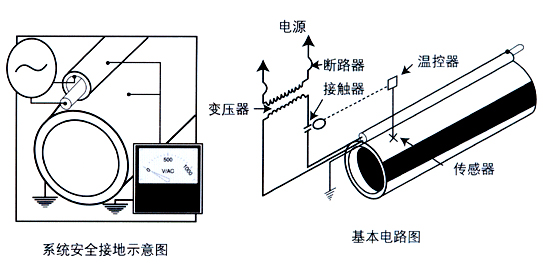

結構圖:
三、工作基本原理
當交變電流經電纜通過日皮视频网站管壁時,在集膚效應和鄰近效應的作用下,電流不是均勻沿著管壁流動,而是集中在日皮视频网站管內表層通過,在管壁電阻的作用下,通過電流發熱,經傳導使輸液管溫度升高,而日皮视频网站管外表麵電壓、電流為零,自身形成絕緣結構,使液體在管道內得到安全可靠地輸送。
日皮视频网站管道末端及中間有可靠接地,以防止產生靜電或感應電,以確保管內液體的安全輸送集膚效應日皮视频网站與管道陰極保護可同時進行。集膚效應電日皮视频网站係統產生焦耳熱主要來自於三部分:
1、加熱管上通電流時,加熱管上發出的熱。此熱量是集膚電日皮视频网站係統的主要熱量來源。
2、加熱管內部電纜產生的熱。
3、加熱管內磁滯損耗產生部分熱。
在一個集膚效應裝置中,絕緣導線穿過具有強磁性的鋼管並與鋼管尾端相連接,鋼管的首端與絕緣導線分別接電源的零線和相線,施以工頻或中頻交流電壓,電流通過導線和鋼管形成回路產生焦耳熱。由於鋼管的尺寸、材質、交流電頻率之間存在一定的關係,交流電並非均勻地流經鋼管截麵,而是集中流過自其內表麵起的某一深度內,電流密度按指數規律減少,在鋼管外表麵電壓電流幾乎為零,很安全。因此可以將鋼管直接焊接在輸送管上,使之成為高效熱源。鋼管產生的熱量通過焊縫及導熱膠泥迅速傳給輸送管,起到日皮视频网站作用。
由於鋼管管與輸送管相焊接,導熱很好,使鋼管管與輸送管之間溫差在5-10℃以內,為了防止管道帶靜電及感應幹擾,每隔一定距離在鋼管設有接地,當一根鋼管發熱量不夠時,可按二根或多根設計。
四、集膚效應日皮视频网站電纜的特點
1、抗拉強度、抗機械損傷能力高;
2、耐熱溫度高:較高耐熱溫度為360度;
3、發熱功率大:≥100W/m;越泵加熱部分功率≥350W/m;
4、節能效果好,與普通加熱電纜相比節能達35% 。
五、技術特點
1、適應性強

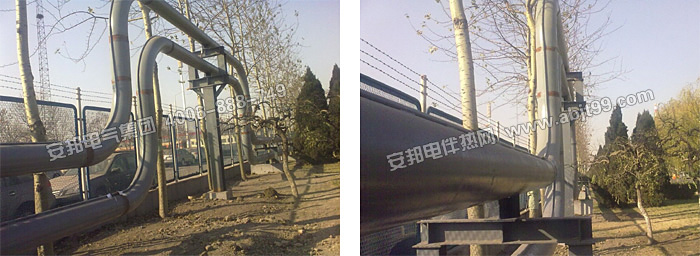

適應所有長、中、短距離金屬輸液管道的日皮视频网站和加熱,適用於管道的不同敷設方式和任何場所,如:地下直埋、水下、地麵架空;適用野外或礦場、工廠、易燃易爆場所。日皮视频网站管的發熱量,根據計算,單根較大發熱量為150W/m,並可根據輸液管的溫度要求,設計日皮视频网站管的根數和運行電壓,較多可以安裝6根日皮视频网站管。
2、功率密度大、日皮视频网站溫度高
集膚效應日皮视频网站係統有效維持溫度可達230℃,單根較大發熱量為150W/m。
3、實現分段預製、維修方便

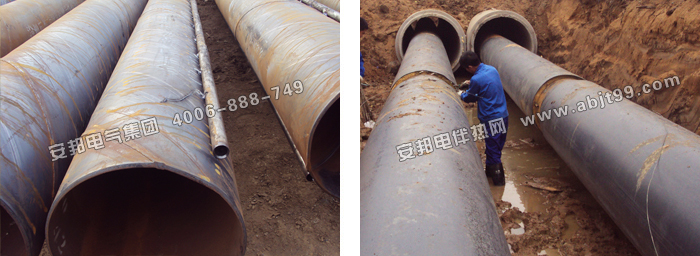

可根據流程或輸液管段結構,將日皮视频网站管廠內預製或現場分段預製加工,接頭采用焊接套管方式連接,與輸油管焊接、安裝在一起。外麵加上保溫層和保護殼,既方便施工,又容易保證工程質量。如因流程管段故障或需更換閥門,隻要把需要更換部分兩端的接頭拆開,將日皮视频网站電纜抽出,即可更換部件。無需整體拆損保溫和管件。
4、安全可靠、安裝維修方便
集膚效應日皮视频网站電纜外管采用鋼管,強度大、密封嚴,有較好的保護作用。芯線采用電阻合金材料,絕緣層采用耐高溫的氟聚四氟塑料,由於集膚效應自身形成絕緣結構,,使日皮视频网站管外表麵和輸液管不帶電.輸液管每千米左右做一安全接地,接地電阻不大於4Ω,保證輸液管始終是零電位,做到安全可靠。與其它電日皮视频网站方式比較,集膚效應熱方式維護檢查方便,其正常運行時幾乎沒有維護保養工作量。
5、節約能源,加熱效率高
集膚效應電日皮视频网站屬於等溫加熱法,不會出現局部過熱現象,隨著管輸距離的加長提高加熱電壓即可,加熱效率高。與蒸汽日皮视频网站相比較;集膚效應的日皮视频网站耗能為23lkg/km標煤。采用熱循環或蒸汽日皮视频网站耗能為1813kg/km標煤。
6、自動化控製
(1)實現溫度完善的控製功能:數字溫度閉環、短路保護功能、過流保護功能、斷路保護功能。
(2)軟關斷軟啟動:較大限度地減少對器件的衝擊,延長器件使用壽命;
(3)靈活的操作方式:數碼顯示,方便實現人機對話;
(4)網絡化設計:實現遠程無線報警、遠程無線控製。
集膚日皮视频网站與其它日皮视频网站方式的比較:
從表中可以看出,電熱帶和MI電纜這兩種方法較適應局部日皮视频网站和短距離日皮视频网站,如對閥們、閥件、旁通、短節和站內短管線等的加熱和日皮视频网站。對於中、長距離的管線日皮视频网站,由於單根日皮视频网站電纜功率較小、電源供電點較多,一旦發生問題,維修較困難,要將所有的保溫層去掉才能更換其電纜。而集膚效應日皮视频网站適用於中長距離各種口徑管線的日皮视频网站,它的優點是:日皮视频网站功率大、電源供電點少,傳熱效果好,維修方便。因此在各種管線集輸中得到了非常廣泛的應用。
對於長輸管線的溫度監控,報警,可通過GSM網絡SMS短信的方式進行數據傳輸,具有數據傳輸可靠,組網容易,費用低廉,係統可擴展性強等特點。集膚效應日皮视频网站是當前離散遠程數據傳輸的理想解決方案。
六、應用範圍
根據管道中液體的物性不同,要求管道內維持的溫度也不同,工頻集膚效應管道日皮视频网站技術主要應用於管道的日皮视频网站和管道內液體或已凝固介質的加熱、熔化或間歇輸油的管線。該技術的適應範圍主要用於下列輸液管道:
1、用於防凍型管道的日皮视频网站,輸氣管線含有飽合蒸汽,要求維持溫度不低於6℃。
2、用於常溫時為凝固狀態,輸送時管道維持溫度不低於50℃的流質中。這類流質隻有加熱到一定溫度時才能變成液態可以輸送。如運輸巧克力、牛奶等。
3、要求管道維持溫度為50~l00℃,在常溫下為固態或粘度很高,難以流動,但加熱到一定溫度後又易於流動物質的管輸,可采用集膚效應日皮视频网站,防止管線降溫和管道停輸再啟動。如:稠油、高凝油、燃料重油、煤焦油、蠟等的集輸。
4、要求維持高溫,溫度高於100℃而低於150℃的輸液管道,如硫磺必須加熱l30~140℃時,才能變成液態,易於輸送。
5、要求等溫日皮视频网站的管線,如管線距離較長,起輸溫度不易太高的介質輸送。
6、間歇輸送的高凝點介質或粘稠介質,如:碼頭燃料油間歇裝車、船,管線不用掃線,可直接再啟動等。
七、管道集膚效應加熱法對輸油工藝的影響
用免费日皮软件取代蒸汽日皮视频网站乃至取代加熱爐加熱,可以使很長的管線實現均勻的外伴隨加熱,並能準確地控製油溫。這種加熱保溫方式將對輸油工藝帶來如下影響。
1、取消反輸工藝及設施
當管線停止正輸時,可以使油品靜止在管道中,用電熱保溫,以便再輸時可直接起動。如果停輸時間很長,可先不必通入電熱保溫而任其冷卻乃至凝固,待起輸前通免费日皮软件至輸油溫度再重新起動。對於反複停輸的管道,這可以節省反輸的大量動力消耗、設備損耗,取消了反複的所有設施,從而降低建設費用和運行費用。
2、泵站不必考慮雙電源,可以降低負荷等級
由於即使油品在管道中凝固也不要緊,所有泵站輸配電的設計可不必考慮雙電源,降低負荷等級,從而簡化了設計,降低了建設和運行費用。
3、理想的清蠟措施
伴隨免费日皮软件首先加熱的是輸油管本身,又由輸油管自外向內將熱傳導給油品,它本身就可以成為一種理想的清蠟措施。由於即使油品凝固了也能重新加熱起來,因此不必擔心因事故引起管道的停輸、堵塞。從而可以較從容地處理事故。
4、延長管道的允許停輸時間
對於需要反輸的管道,允許的停輸時間越長,反輸的時間也就越少,從而大大減少反輸的動力消耗和設備損耗。一條管線的敷設環境各異,在穿越河流和山區、沼澤地敷設及其它的某些局部管段,管道散熱量大,允許停輸時間相對短,從而限製了整個管線的允許停輸時間。如果在這些局部地段配上電熱,在管道停輸時通電保溫,延長這些地段的允許停輸時間,從而就延長了整條管線的允許停輸時間。同節省下的反輸動力消耗相比,上述局部地段免费日皮软件保溫所消耗的動力是很少的,顯然有經濟意義。
5、泵站站內管線電熱化
目前泵站站內管線的蒸汽日皮视频网站或熱水日皮视频网站的設計,在一定程度上存在著盲目性。在實際運行中,有許多時間是未必需要日皮视频网站的,因加熱效率很低,用於日皮视频网站的熱水爐也不是利用餘熱。目前的水處理措施仍然不能有效地解決日皮视频网站水管的腐蝕問題,因此壽命是低的。若果采用電日皮视频网站,便可以按照實際運行較經濟的方式靈活地控製,大大提高加熱效率。目前的情況,泵站生活區取暖用熱水爐,取消熱水爐,尚需設法解決另外的取暖方式。而對於人煙稀少低於的泵站,免费日皮软件取代熱水爐日皮视频网站就更為方便,更有利於自動化。
